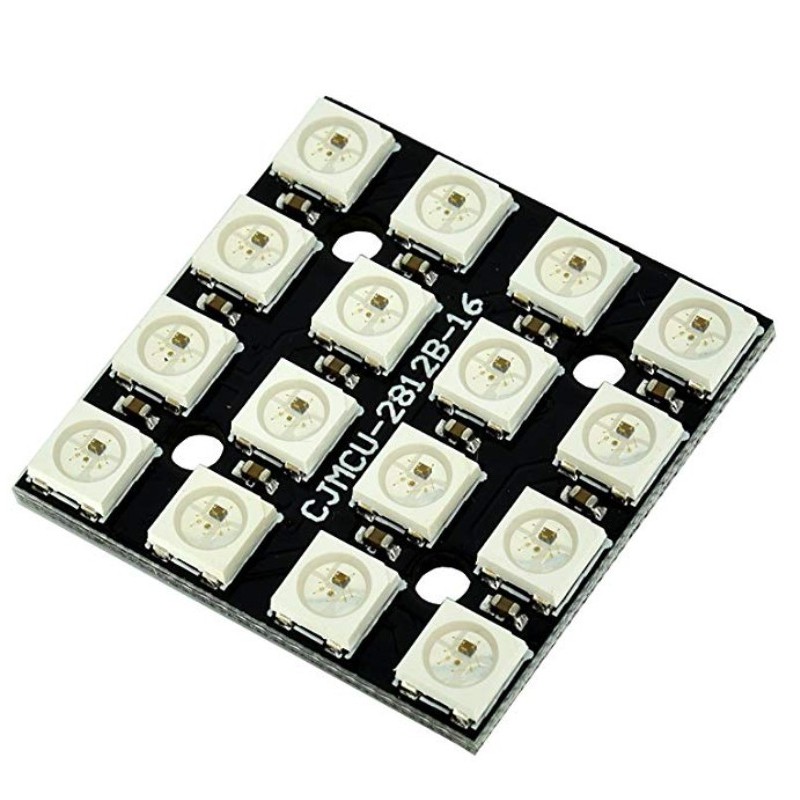

WS2812B 4x4 RGB LED module

De WS2812B RGB 4x4 LED Module is een kleine module met veel kleur.
De module bestaat uit speciale LED's die 3 aparte kleuren bevatten; Rood, Groen & Blauw.
Met daarnaast een slimme IC die individueel elke kleur aanstuurt. Elke kleur bevat 256 intensiteit levels wat de module in staat stelt om meer dan 16 miljoen verschillende kleuren weer te geven.

Elke module wordt gestuurd door een speciaal 'serial protocol' wat in houdt dat deze complete module door 1 microcontroller aangestuurd kan worden met 1 data signaal. Zelfs wanneer er meerdere achtereen geschakeld worden. Zolang
de (DO) data-out van de module aan de (DI) data-in van de volgende module, wordt verbonden.

Specificaties:

• 16 RGB-LED's
• Ideaal voor Arduino en Raspberry Pi
• Chip WS2812B
• Voltage: DC 5-7V
• Omgekeerde stroombeveiliging RGB LED-regelcircuit en een pakket van 5050
• Modellering van geïntegreerde signaalcircuits
• Geïntegreerde circuit reset 16777216 kleuren kunnen 256 helderheidsniveaus bieden
• Frequentie: 400 Hz / sec
• Mogelijkheid om te ketenen
• Verversingssnelheid van 30 frames / sec
• Transmissiesnelheid: 800 Kbp
• Communicatie-interface: io-besturing
• Afmetingen: 30 mm x 30 mm

Pinout

• DIN: Gegevens van een microcontroller (of een andere WS2812-pixel) komen in deze pin
• 5V: Dit moet een gereguleerde voedingsspanning zijn tussen 5V en ongeveer 7V. Meer dan dat zou de LED kunnen schaden, minder dan 5V zal de helderheid verminderen of het kan gewoon niet inschakelen.
• GND: de gemeenschappelijke, geaarde 0V-referentieleveringsspanning.
• DOUT: Gegevens worden uit deze pin geschoven om te worden verbonden met de invoer van een andere pixel of blijven drijven als dit de laatste schakel in de keten is.

Zie voor meer informatie bij de downloads het datasheet.
