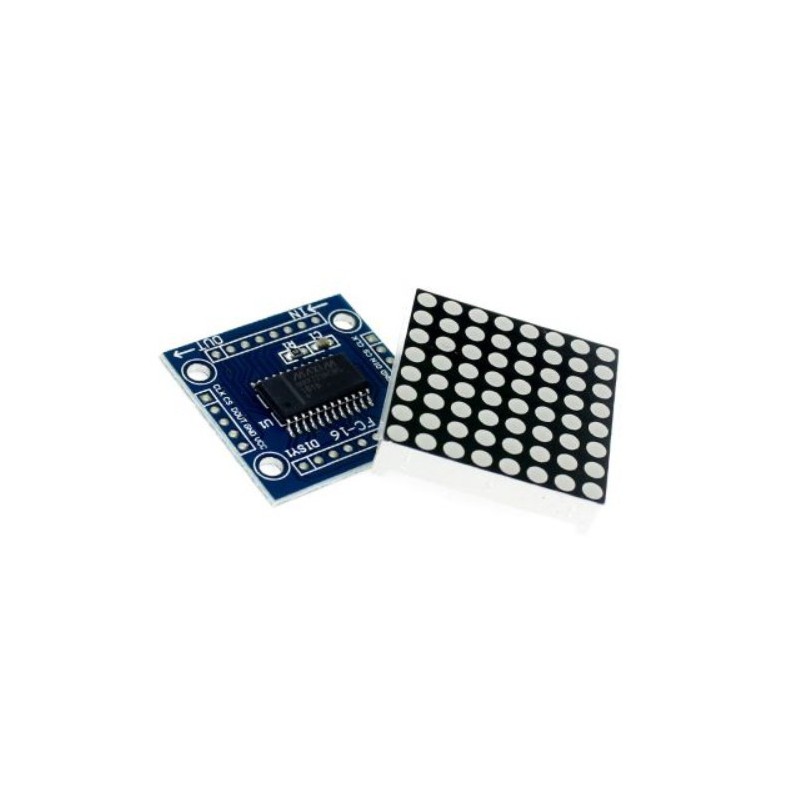

MAX7219 8x8 Dot LED Matrix module

MAX7219 is een IC die wordt gebruikt voor het aansturen van LED-panelen met gemeenschappelijke kathode, displays met 7 segmenten en niveau-indicatoren die communiceren via de SPI-interface. Dit bord heeft een 8x8 dot matrix LED-display. Meerdere modules kunnen worden gecascadeerd met behulp van header-verbindingen.

Specificaties:

• 8x8 gemeenschappelijk kathodescherm
• Bedrijfsspanning: 5V
• Werkstroom: 250mA (MAX)
• Interface logica spanning: 5V
• Interface type: SPI
• Verbindingen: VCC, GND, DIN, CS, CLK
• Compatibiliteit: Compatibel met Arduino UNO R3 / Arduino Mega2560.
• Bibliotheken voor Arduino: Max72xxPanel en Adafruit_GFX
• LED-kleur: markeer rood
• LED-maat: 5 mm
• Aantal cascadeerbare knooppunten: 32 (MAX)
• Driver-IC: MAX7219
• Zeer geschikt voor Arduino DIY-projecten
• Afmetingen: 3,2 cm x 3,2 cm x 1,3 cm
• 4x3 mm bevestigingsgaten
