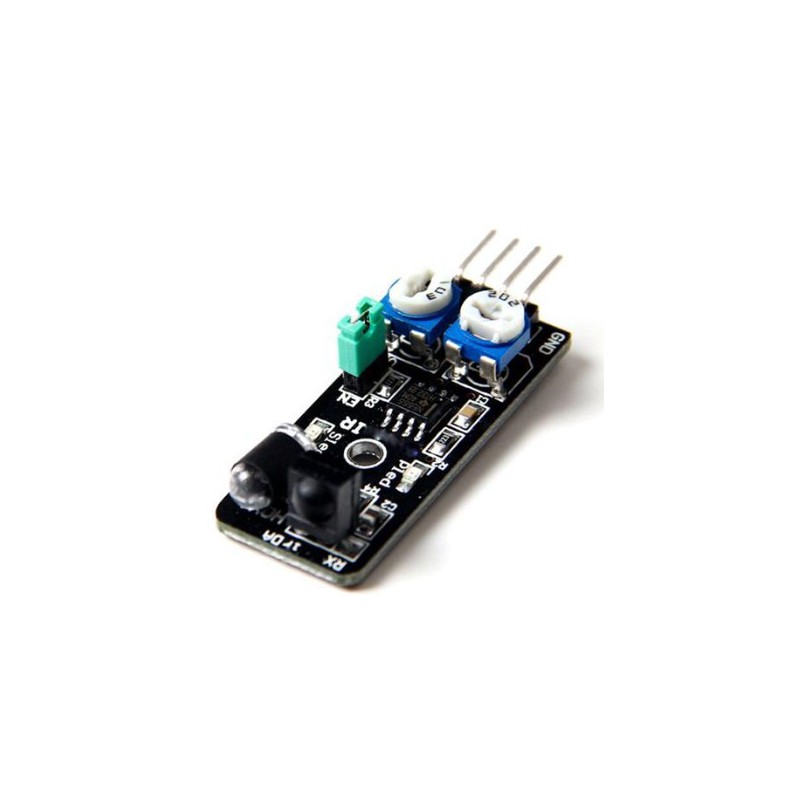

KY-032 IR Obstacle Avoidance Sensor Module

Infrarood obstakel vermijdende sensor module.

Toepassingen: SmartCar, DIY-bots, of natuurlijk je eigen project.
Werkt met nagenoeg alle developmentboards.

Werking:

Wanneer een obstakel wordt waargenomen geeft pin (S) 0 (LOW). Wanneer er geen obstakel waar wordt genomen geeft deze 1 (HIGH). Gevoeligheid is af stellen met potentiometers.

Pin EN (Enable) is optioneel.
Let op:
Wel de jumper demonteren wanneer je deze functie gebruikt.

Geef je deze HIGH input vanuit je board, dan stopt de sensor met werken.
Maak je deze LOW (of je laat de pin niet aangesloten zitten) werkt de sensor naar behoren.

Specificaties:

• Voeding: DC 3.3V-5V
• Stroom: = 20mA
• Temperatuur: -10 - + 50 graden
• Bereik: 2-40 cm
• IO Interface: (- / + / S / EN)
• Output signaal: TTL level (low level there is an obstacle, no obstacle high)
• Potmeter: pas multi-turn weerstand aan (1 voor Frequentie IR, 1 Afstandscontrole)
• Effectieve hoek (graden): 35 °
• Afmeting: 28 mm × 23 mm
• Gewicht: 9g
