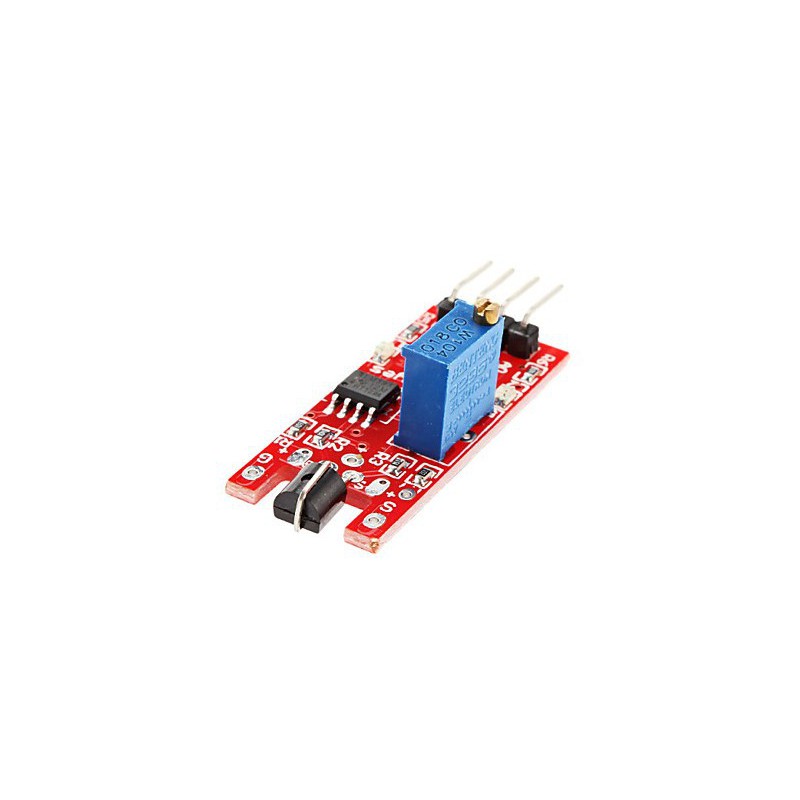

KY-036 Touch Sensitive Switch Module

Touch Sensitive Switch Module is een aanraakgevoelige schakelaar - vergelijkbaar met de soort die wordt gebruikt op "aanraaklampen". Deze module werkt als een tijdelijke schakelaar die wordt geactiveerd wanneer de basispoot van de transistor wordt aangeraakt. De output van de module wordt gepulseerd naar hoog wanneer de transistorleiding wordt aangeraakt, dit kan worden ingevoerd in een ingang op de Arduino om zo ongeveer elke actie te activeren. U zou dit bijvoorbeeld kunnen gebruiken als een aanraakgevoelige schakelaar voor een systeem dat alle lichten in uw thuisbioscoopkamer zou dimmen.

Dit is een eenvoudige schakeling die bestaat uit een MPSA13 NPN-transistor en een LM393 spanningsvergelijker IC. Een handvol weerstanden, twee SMD LED's en een potentiometer voor gevoeligheidsaanpassing maken deze module compleet. De aanraaksensor zelf is gewoon de basis van de MPSA13-transistor. Dit is eenvoudig aan te sluiten, er zijn vier headerpennen, deze kunnen in een breadboard worden gestoken.

De outputs zijn als volgt:

1. + V (3-5VDC in)
2. GND
3. A0 (We denken dat dit een analoge uitgang is - de spanning van de puls kan afhankelijk zijn van de ingangsspanning) - Voor de meeste toepassingen mag deze pen niet worden gebruikt.
4. D0 (We denken dat dit een digitale uitgang is - de pin pulseert hoog wanneer de sensor wordt aangeraakt). De potentiometer past de gevoeligheid van de module aan. Het kan een aantal experimenten kosten.

Specificaties:

• chip: LM393
• Voltage: 5VDC
• 1 kanaal signaal output
• Low level output signal used for human body touch sensor alarm
• Gevoeligheid instelbaar
• Afmetingen: 43 x 16 x 15 mm
• Gewicht: 3 g
