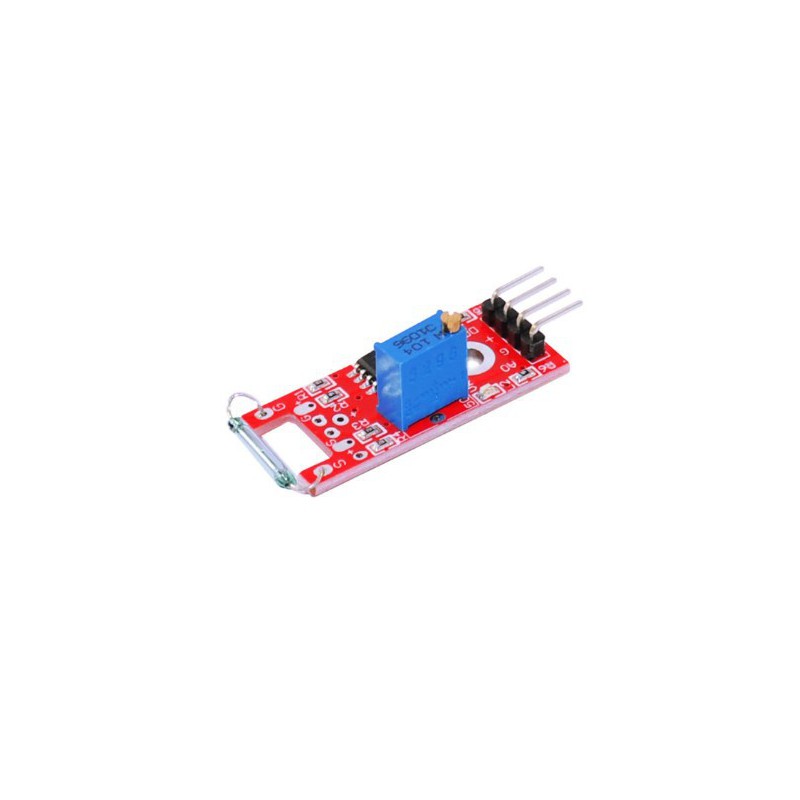

KY-025 Magnetic Dry Reed Pipe Module Large

Dry reed Pipe is een contact van passieve elektronische schakelcomponenten. Het heeft de voordelen van een eenvoudige structuur, kleine afmetingen en is eenvoudig te bedienen. De schaal is een afgesloten glazen buis, de buis is uitgerust met twee elastische rieten ijzeren panelen en bevat het inerte gas genaamd rhodium metaal.

Wanneer magnetisch materiaal dicht bij de glazen buis is, onder invloed van magnetische veldlijnen, worden twee rietpijpen gemagnetiseerd en trekken elkaar aan, riet zal aan elkaar zuigen, en maakt het circuit verbonden. Als het magnetische materiaal weg is, zullen de twee rietpijpen, vanwege de elasticiteit, vanzelf uit elkaar gaan. Het circuit is dan ontbonden. Daarom wordt het gebruikt als een signaal van de magnetische velden om de circuitschakelinrichting te besturen.

Het kan als een sensor worden gebruikt en worden gebruikt voor het tellen, uit elkaar plaatsen, enzovoort. In het beveiligingssysteem wordt het voornamelijk gebruikt bij de productie van deurmagneet, magnetisch venster, maar het wordt ook veel gebruikt in allerlei soorten communicatieapparatuur. In de praktijk, meestal met een permanente magneet.

Specificaties:

• Large (zie small AB018)
• Ingevoerd normaal open riet
• Comparatoruitgang, duidelijk signaal, mooie golfvorm, meer dan 15mA.
• Werkspanning: 3.3V-5V
• Uitgangsformaat: digitale schakeluitgang (0 en 1)
• Met bevestigingsboutgaten voor eenvoudige installatie
• Kleine PCB-grootte: 32 mm x 14 mm
• Goedkeuring van LM393-comparator met breed voltage
