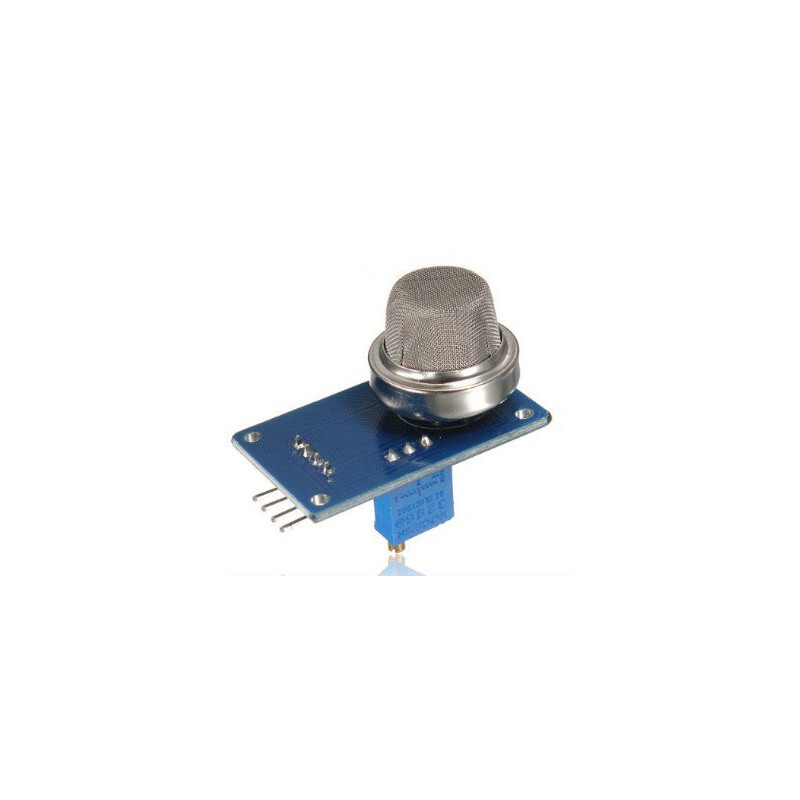

MQ-4 Gas sensor module

MQ-4 Gas sensor heeft een hoge gevoeligheid voor aardgas, methaan. De module kan worden gebruikt om zowel methaan
als propaan te detecteren.

Gevoelig materiaal 'De neus' van de MQ-4-gassensor is SnO2. Wanneer brandbaar gas gedetecteerd wordt, is de
geleidbaarheid van de sensor hoger, dus wanneer de gasconcentratie stijgt.

Specificaties:

• Uitgangen:
  1. Analoge uitgang (AO)
     Toenemende concentratie/ hoger de concentratie, hoe hoger de spanning op de output.
  2. TTL (DO)
     Geen detectie van gassen, Output is low.
     (threshold instelbaar)
• Voltage:5V DC
• Stroomverbruik: 150mA
• Dual signaal output: AO en DO (TTL en analoog)

1. 1. DO output: TTL digitaal 0 en 1 (0.1 en 5V)
   2. AO output: 0.1 - 0.3V (afhankelijk van de vervuiling), met een maximum van ongeveer 4V

• Detecteer bereik: 300 tot 10000 ppm
• Afmetingen: 32 mm x 22 mm x 27 mm

Aansluiten sensor:

1. VCC: 5V
2. GND: GND
3. DO: TTL schakelende signaal uitgang
4. AO: analoge signaal uitgang
