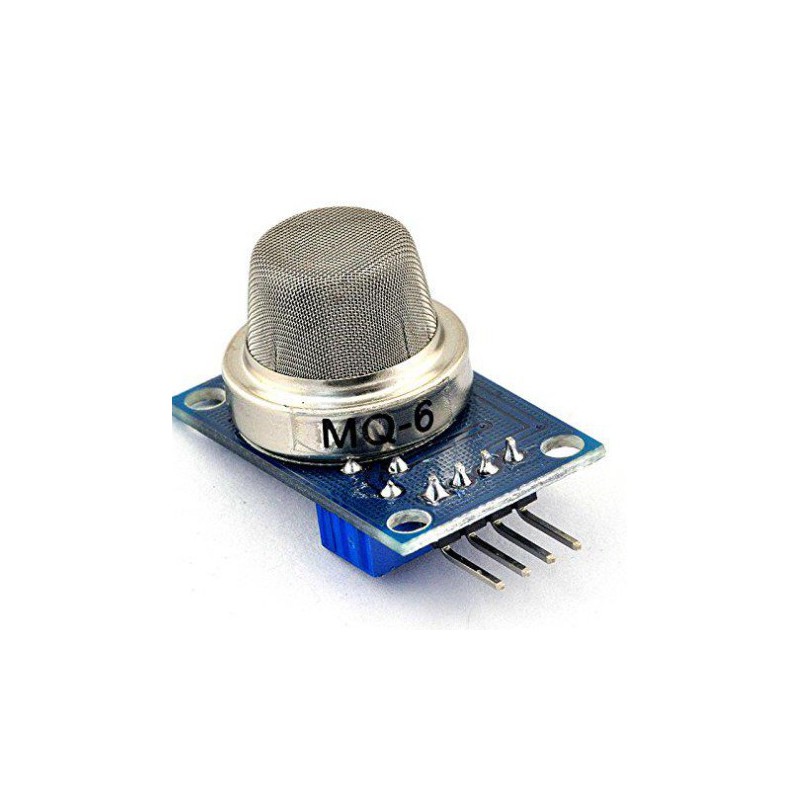

MQ-6 Gasdetectiemodule

De MQ-6 Gasdetectiemodule is een module die een analoog of een digitale output geeft n.a.v. de gemeten waarde.

Specificaties:

• AO-pin is een analoge-uitgang
• DO-pin de digitale-uitgang
• Analoge uitgang 0 ~ 4V spanning, hoe hoger de concentratie, hoe hoger de outputspanning.
• Ingangsspanning: DC 5V Vermogen (stroom): 150mA
• DO-uitvoer: TTL digitaal 0 en 1 (0,1 en 5V)
• De hoogste concentratiespanning 4V
• Hoge gevoeligheid op LPG, iso-butaan, propaan
• Lagere gevoeligheid op alcohol dampen, rook.
• Opwarmtijd: 20S
• Productafmetingen: 32 mm x 20 mm x 22 mm

Tip: omdat de output laag is wanneer er niets word waargenomen kan deze makkelijk aangesloten worden op bijvoorbeeld een relais.
Threshold (drempelwaarde) is in te stellen met een Potentiometer op de module

Datasheet en basis Sketch in bijlage
