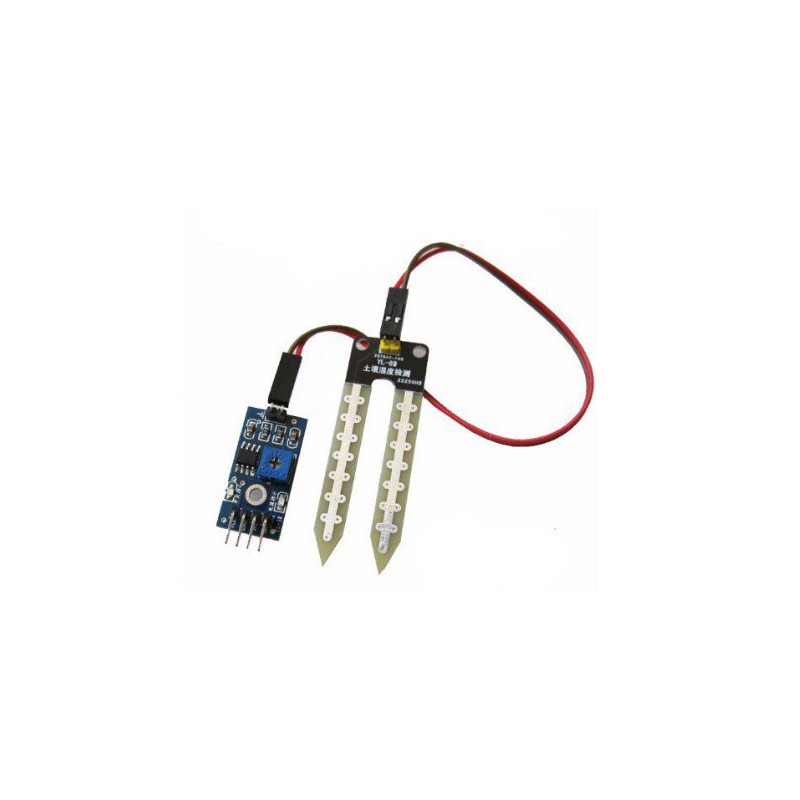

Bodemvochtigheidssensor module

De bodemvochtigheidssensormodule, gebaseerd op de werking van LM393-chip, geeft een actief-laag (LOW) -uitgangsniveau
wanneer de grond droog is (bepaald door een vooraf ingestelde drempelwaarde met de potentiometer).

Deze digitale output (nat = HIGH, droog =LOW) wordt naar een I/O-terminal pin (DO: Digital Output) van de
Arduino-microcontroller geleid.

Daarnaast is er ook een AO pin (=Analoge Output) hierbij geldt hoe hoger de concentratie vocht hoe hoger de spanning
op AO, 0-5DVC.

Specificaties:

• Uitgangen:
  1. Analoge uitgang (AO)
     Toenemende concentratie/ hoger de concentratie, hoe hoger de spanning op de output.
  2. TTL (DO)
     Geen detectie van vocht, Output is LOW. Detectie van vocht, Output is HIGH (threshold instelbaar)
• Voltage: 5VDC
• Dual signaal output: AO en DO (TTL en analoog)
