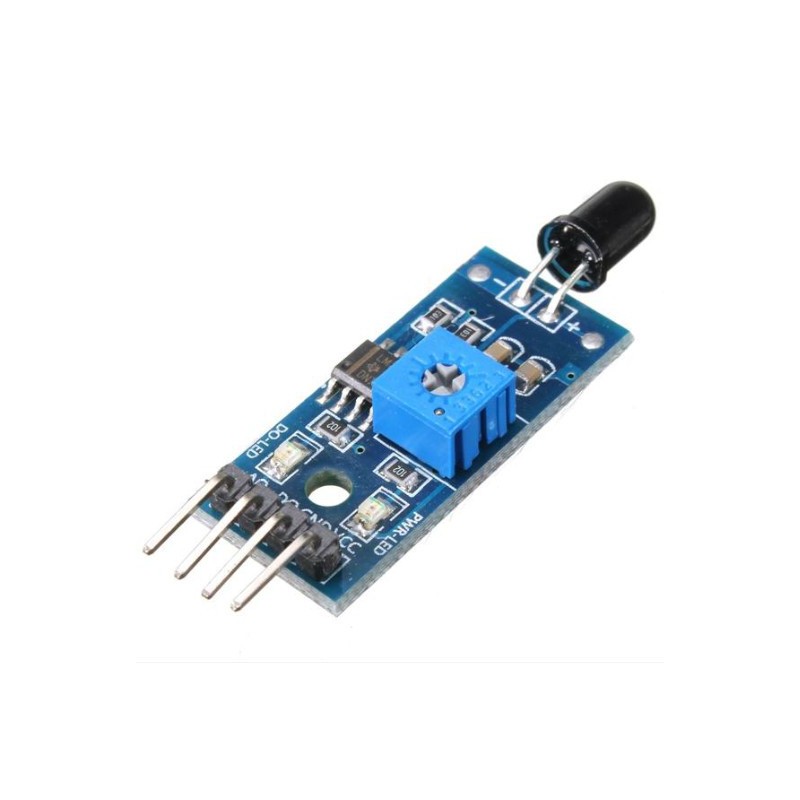

Flame sensor module 4-pin

Deze 4-pins IR flame detection sensor module is geschikt voor Arduino. Hij detecteert vlammen op een golflengte van 760nm tot 1100nm. Hoe groter de vlam, hoe groter de meetafstand van de sensor. Door de detectiehoek van 60 graden is de sensor zeer gevoelig. Daarnaast is de gevoeligheid van de module verstelbaar.  De module heeft boutgaten voor een eenvoudige installatie en maakt gebruik van een LM393-comparator.

Specificaties:

• Pinnen:
  1. +  3,3V - 5V spanning
  2. -  GND
• DO: Digitaal Signaal (0 en 1)
• AO: Analoog Signaal (met in te stellen threshold)
• Spectrum Bereik: 760nm ~ 1100nm
• Detectie hoek: 0 - 60 graden
• Voltage: 3.3V ~ 5.3V
• Operating temperature: -25°C tot 85°C
• Afmetingen: 29.2 mm x 11.2 mm x 12 mm

LET OP!!!!
bewaar genoeg afstand ten opzichte van de vlam, de sensor mag niet in aanraking komen met de vlam of er te dichtbij zijn gemonteerd. De sensor neemt de vlam waar,niet de warmte.
