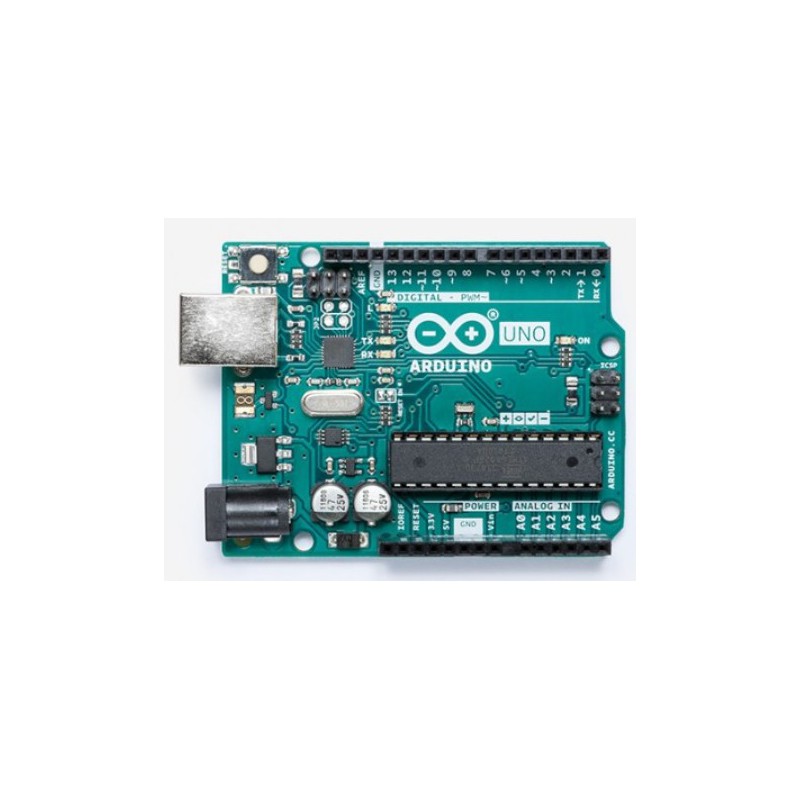

Officiële Arduino Uno Board REV3

Het Originele Arduino Uno Board (Rev3)

Het officiële bord Arduino Uno...De UNO is het beste bord om aan de slag te gaan met elektronica en codering.
Als dit je eerste ervaring is met dit platform, is de UNO het meest robuuste bord waarmee je kunt beginnen. De UNO is het meest gebruikte en gedocumenteerde bord van de hele Arduino-familie.

Arduino Uno is een microcontroller board gebaseerd op de ATmega328P. Het heeft 14 digitale ingangs- / uitgangspinnen (waarvan 6 kunnen worden gebruikt als PWM-uitgangen), 6 analoge ingangen, een 16 MHz kwartskristal, een USB-aansluiting, een voedingsaansluiting, een ICSP-kop en een resetknop. Het bevat alles wat nodig is om de microcontroller te ondersteunen; sluit hem eenvoudig aan op een computer met een USB-kabel of gebruik hem met een AC-naar-DC-adapter of batterij om te beginnen. Je kunt sleutelen aan je UNO zonder je te veel druk te maken over iets verkeerd doen, in het slechtste geval kun je de chip kapot maken maar deze is voor een paar euro te vervangen. "Uno" betekent één in het Italiaans en werd gekozen om de release van Arduino Software (IDE) 1.0 te markeren. Het Uno-bord en versie 1.0 van Arduino Software (IDE) waren de referentieversies van Arduino, nu geëvolueerd naar nieuwere releases.

Specificaties:

• Microcontroller ATmega328P
• Versie Rev 3
• Voltage: 5VDC
• Input Voltage (Aanbevolen): 7-12VDC
• Input Voltage (Max.): 6-20VDC
• Digitale I/O Pinnen: 14 (Waarvan 6 met mogelijkheid tot PWM output)
• PWM Digitale I/O Pinnen: 6
• Analoge Input Pinnen: 6
• DC Stroom per I/O Pin: 20 mA
• DC Stroom 3.3V Pin: 50 mA
• Flash Geheugen: 32 KB (ATmega328P). Waarvan 0.5 KB wordt gebruikt voor de bootloader
• SRAM: 2 KB (ATmega328P)
• EEPROM: 1 KB (ATmega328P)
• Klok Snelheid: 16 MHz
• LED_BUILTIN: 13
• Lengte: 68.6 mm
• Breedte: 53.4 mm
• Gewicht: 25 gram

Zie voor meer informatie/datasheet de bijlage
