TCS230 Color Recognition Sensor Module

TCS230 kleurherkenningsmodule

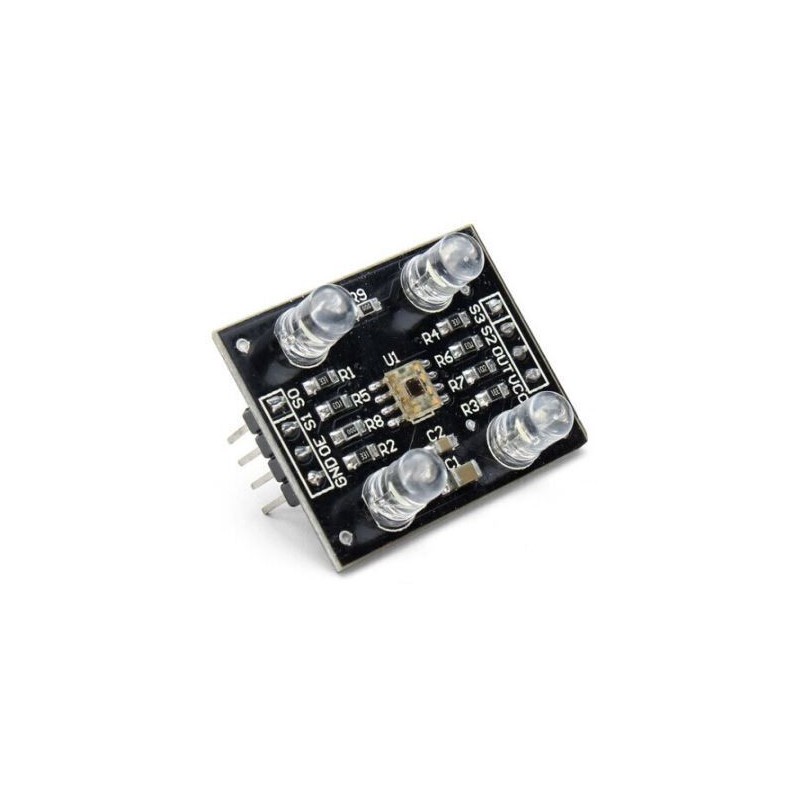

Module met 4 witte LED's op basis van de TCS230-chip, een kleurenlichtfrequentie-omzetter. De sensor bestaat uit 16 fotodiodes met blauwe filters, groene filters, rode filters en ongefilterd.
Alle fotodiodes van dezelfde kleur zijn parallel verbonden. Wanneer een object voor de module wordt geplaatst, op een afstand van niet meer dan 10 cm, wordt het verlicht door 4 witte LED's en het gereflecteerde licht raakt de 64 fotodiodes, wat resulteert in een rechthoekige golfoutput (werkcyclus 50%) met een frequentie die recht evenredig is met de intensiteit van het gereflecteerde licht. De uitgangsfrequentie op volledige schaal kan worden aangepast aan een van de drie vooraf ingestelde waarden die beschikbaar zijn via twee stuuringangspinnen. De uitgangsfrequentie op volledige schaal kan worden aangepast aan een van de drie vooraf ingestelde waarden die beschikbaar zijn via twee stuuringangspinnen. Met de digitale ingangen en de digitale uitgang kunt u rechtstreeks op de Arduino of andere logische circuits aansluiten. De pennen S2 en S3 worden gebruikt om te selecteren welke fotodiodes (rood, groen, blauw, helder) actief zijn.

Zie afbeelding voor aansluitschema, en download voor sketch_code

Specificaties:

• Chip: TCS230
• Ingangsspanning: DC 3V-5V
• Frequentie uitgangsspanning: 0 ~ 5V
• Gebruik heldere witte LED-verlichting
• Rechtstreeks met Microcontroller aan te sturen
• Statische detectie voorwerpkleur
• Best detectie afstand: 8-12 mm
