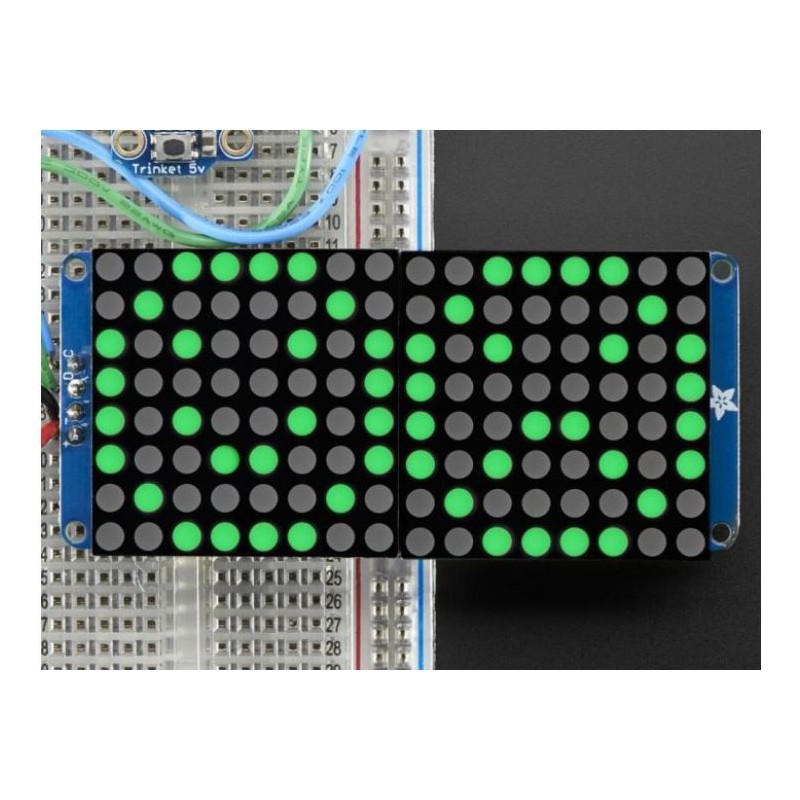

Adafruit 16X8 LED Matrix + backpack - Groen

Met de 16x8 LED Matrix Backpack hebben we de matrixcapaciteit van uw project verdubbeld door het super eenvoudig te maken om twee afzonderlijke 8x8-matrices op één handig bord te krijgen!

De 16x8-backpack is ook ideaal voor het maken van scroll-displays of kleine videodisplays.

De backpack maakt gebruik van een HT16K33-driverchip die al het zware werk voor je doet. Deze chip heeft een ingebouwde klok zodat ze het display multiplexen. Het maakt gebruik van constante stroomstuurprogramma's voor ultraheldere, consistente kleuren, 1/16 stapsdisplay dimmen, alles via een eenvoudige I2C-interface. Elke matrixbackpack wordt geleverd met drie adresselectie-jumpers, zodat u maximaal 8 x 1.2 "16x8's tegelijk op een enkele I2C-bus kunt aansluiten.

Deze kit wordt geleverd met:

• Een volledig geteste en geassembleerde 16x8 1,2-inch LED-backpack
• 2x ultraheldere ronde 8x8 puur groene matrix
• 4-pins header

Specificaties:

• Afmetingen backpack: 72 mm x 32 mm x 2 mm
• Matrixafmetingen: 32 mm x 32 mm x 7 mm
• Pinlengte: 13 mm
• Deze kaart / chip gebruikt I2C 7-bit-adressen tussen 0x70-0x77, selecteerbaar met jumpers.

Een beetje solderen is vereist om de twee matrices op de backpack te bevestigen, maar het is heel gemakkelijk om te doen en duurt slechts ongeveer 10 minuten.

U kunt u een tutorial vinden op de volgende website: https://learn.adafruit.com/adafruit-led-backpack/
