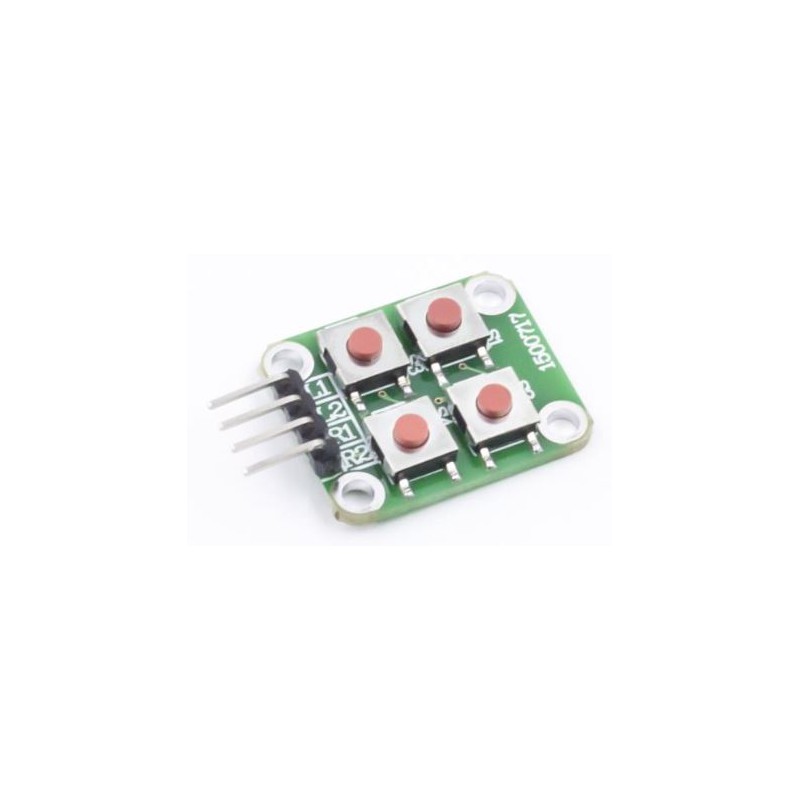

2x2 Matrix 4 Push button module

De 2 × 2 matrix-toetsenbordmodule wordt meestal gebruikt als invoer in een project. Het heeft in totaal 4 toetsen, wat dezelfde invoerwaarden betekent. De module is een niet-gecodeerd matrixtoetsenbord bestaande uit 14 toetsen parallel. De toetsen van elke rij en kolom zijn verbonden via de pennen aan de buitenkant - pin R1-R2 zoals aangegeven naast de besturing van de rijen, wanneer L1-L2, de kolommen.

Het bestaat uit microschakelaarknoppen. De module heeft vier gaten van 3 mm (M3) voor montage. De pin-aanduidingen op elke print worden op elke print getoond. Twee pinnen worden dus gebruikt als een ‘x’ coördinaat en de andere 2 als een ‘y’ coördinaat. De module is al uitgerust met een gesoldeerde pin-headers (90 graden gebogen)

Specificaties:

• 2x2 matrix toetsenbordmodule met 4 knoppen
• Klein van formaat en dus ruimte besparen
• Handiger in gebruik
• Uitgebreide ontwikkelingstoepassingsmodules voor één chip
• Met 4 knoppen en 4 pinnen.
• Grootte: 32 mm x 20 mm x 6 mm
• Gewicht: 3g
• Pinafstand: 2,54 mm
• Schakeltype: kortstondig
