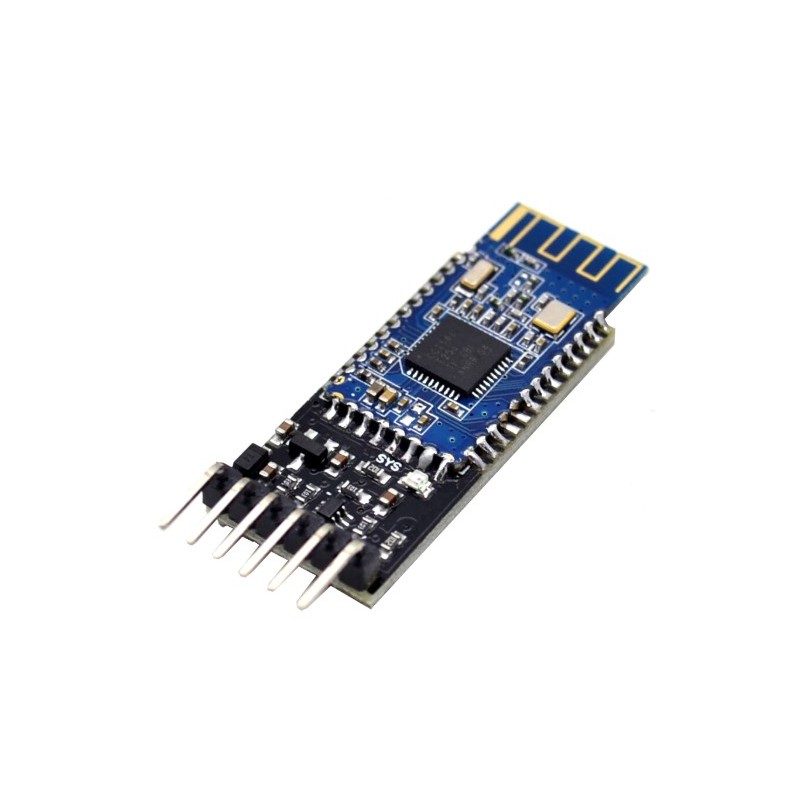

HM-10 Bluetooth 4.0 Module

HM-10 BLE Bluetooth 4.0 CC2541 draadloze module is een BLE-module voor een ingebed systeem om BLE draadloze communicatie te krijgen met BLE-compatibele apparaten (bijv. Android, iPhone en iPad).

Het is volledig configureerbaar door een uitgebreide en goed gedocumenteerde AT-opdrachtenset en maakt transparante datacommunicatie mogelijk via seriële UART (standaard baudrate 9600bps). De Bluetooth 4.0 HM-10 is eigenlijk een breakout-kaart voor cc2541, het brak de LED-pins, RX / TX uit en voegde ook de spanningsregelaar toe die regelmatig 5v tot 3,3 v was.

HM-10 en HM-11-serie Bluetooth-module gebruiken TI CC2540-chip, configureren 256 KB ruimte en ondersteunen het AT-commando. Gebruikers kunnen de rol (master, slave-modus) en de baudrate van de seriële poort, apparatuurnaam, bijbehorend wachtwoord en andere parameters op aanvraag wijzigen. Het is zeer flexibel in gebruik.

Pinbeschrijving van HM-10 BLE Bluetooth 4.0 CC2541 draadloze module

• STATE: state testpennen, verbonden met interne LED, over het algemeen niet verbonden.
• BRK: verbreek verbinding, dit betekent dat de Bluetooth-verbinding wordt verbroken, in het algemeen verbroken.
• VCC: positieve pool van de stroombron.
• GND: Ground.
• TXD: seriële interface, verzendende terminal.
• RXD: seriële interface, ontvangende terminal.

Specificaties:

• Het is gemakkelijk te gebruiken en volledig ingekapseld.
• Je kunt het instellen als slave of master.
• U kunt het AT-commando gebruiken om de baudrate in te stellen.
• Dekking tot 60 meter
• Ingebouwde PCB-antenne
• UART-ontwerp
• Ondersteuning bridge direct-driven mode tegelijkertijd (geen extra CPU nodig)
• 20 ms verbindingsinterval (standaard), snel te verbinden; Ondersteuning AT instructie, om de baudrate van de seriële poort te wijzigen, het MAC-adres te krijgen en de modulenaam te wijzigen
• Ondersteuning AT-instructie, om het Bluetooth-verbindingsinterval aan te passen en de doorstuursnelheid te regelen (dynamische stroomverbruikaanpassing)
• Ondersteuning APP; IO uitbreiding
• 2-kanaals ADC-ingang (14 bit)
• 4-kanaals PWM (120Hz) -uitvoer
• De RSSI opeenvolgende acquisitie, automatisch lezen en melding aan APP (gebruikt in anti-verloren alarm)
• Stroomindicator / waarschuwing
• Ondersteuning van anti-kaping wachtwoord instellen, wijzigen en herstellen
• Stand-bymodus voor extreem laag stroomverbruik

Tip: http://www.hangar42.nl/hm10
