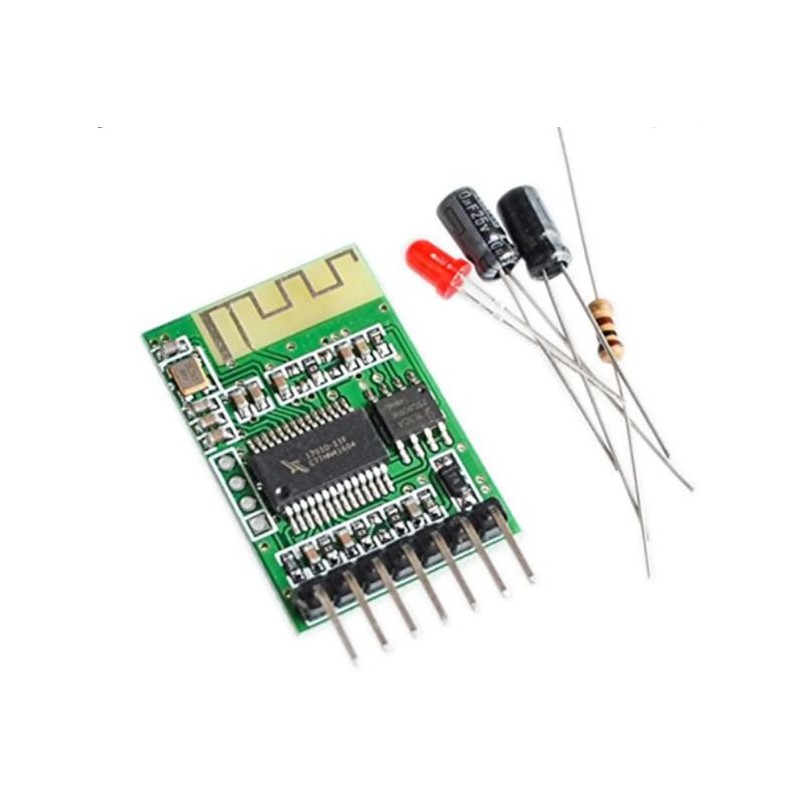

5V Bluetooth Stereo draadloze luidspreker 4.0 Audio-ontvanger module

De module heeft stereo-uitvoer, een eenvoudige ingebouwde bluetooth-antennestructuur, 5V voedingsspanning en een bluetooth-verbindingsfunctie is toegevoegd aan de actieve luidspreker. De module is al uitgerust met standaard 2,54 voetpinnen, dus je hoeft hem alleen maar op de andere module aan te sluiten, of met eenvoudig aan te sluiten microprocessors, een Arduino of een versterker, een koptelefoon en meer.

Er zitten ook twee condensatoren in de set, die zijn aangesloten op de uitgangen en de koptelefoon van de interne versterker van het IC rechtstreeks aansturen.

7PIN-uitgangsinterface voor afstand 2,54 doorgaand gat.

7PIN-uitgangsinterface voor:

• +
• Voeding,
• Aarde
• Speaker links,
• Speaker rechts,
• Mute,
• LED-statusindicatie,
• gereserveerde poort.

Onder hen is de LED-statuspoort in serie verbonden met een weerstand van 100 ohm. De LED knippert snel als de module niet verbonden is met Bluetooth. Nadat de Bluetooth-verbinding is gemaakt, knippert deze langzaam.

Afmetingen: 30 mm X 20mm X 3 mm.

Verpakkingsinhoud:

• 1 x Bluetooth-module
• 1 x elektrolytische condensator
• 1 x LED-indicator
• 1 x weerstand
