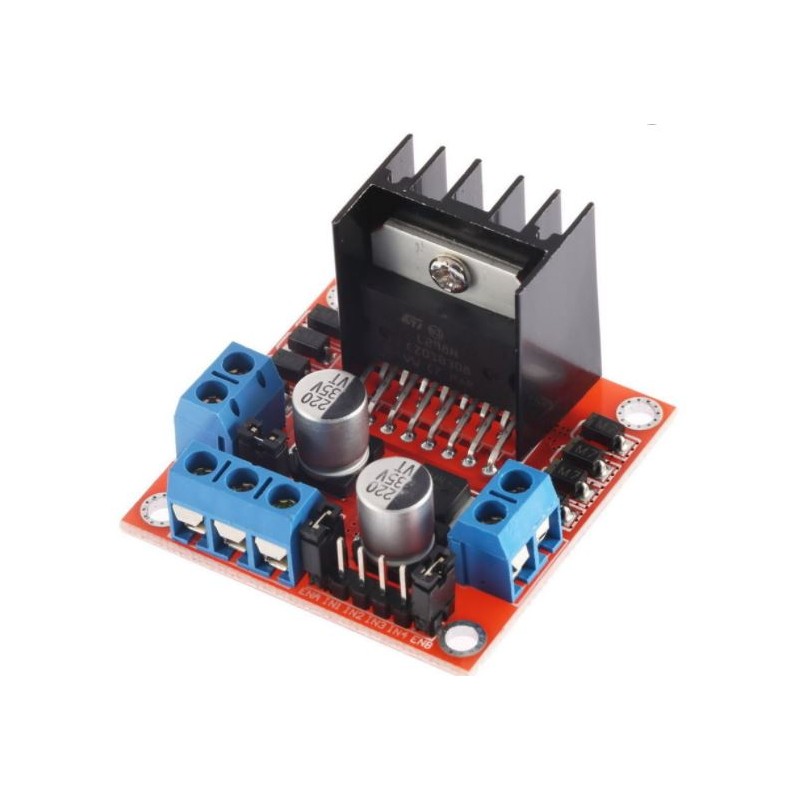

L298N Motor driver module

De L298N motor driver module op basis van de ST’s L298N chip kan tot 2 stuks DC motoren aansturen (3V – 30V) met een stroom van maximaal 2A. Er kan per kanaal een of meerdere motoren(parallel) worden aangesloten die twee kanten op kunnen worden gestuurd. De stuurspanning is 5 tot 7-Volt vanuit een Arduino of andere microcontroller board.

Specificaties:

• Stuurprogramma: L298N Dual H Bridge DC Motor Driver IC
• Digitale spanning: 5V
• Driver spanning: 5V - 35V
• Verbruik logica: 0mA - 36mA
• Driver stroom: 2A (MAX single bridge)
• Max vermogen: 25W

Control signal input voltage range:

• Low:-0.3V
• High: 2.3V



Enable signal input voltage range:

• Low: -0.3
• High: 2.3V



Als ENA enable

• IN1 IN2 control OUT1 OUT2

Als ENB enable

• N3 IN4 control OUT3 OUT4
