ESP-12 D1 Mini NodeMcu Lua WIFI ESP8266

Dit is een D1 mini, het is een mini WIFI-bord gebaseerd op ESP-8266EX. De WeMos d1 mini is een ESP8266-ontwikkelbord dat compact, veelzijdig en zeer gemakkelijk te gebruiken is met de Arduino IDE of PlatformIO IDE . Het wordt ondersteund door de Espressive SDK. Het voordeel van de WeMos d1 mini ten opzichte van andere ESP8266 ontwikkelboards zit hem in de vele uitbreidingsboards (shields).

Specificaties:

• SoC: Espressive ESP-8266EX
• WiFi 802.11 b / g / n, antenne gegraveerd op de print
• Bedrijfsspanning: 3.3V
• I / O-pinnen: 11
• Analoge ingang: x1, max. Toegestane spanning 3,2V
• UART: x1
• CPU-frequentie: 80 MHz / 160 MHz
• Flash-geheugen: 4 MB
• Micro-USB-poort voor programmeren en scherpstellen
• Voeding 5V
• Micro USB-poort
• Afscherming DCIN 7-24VDC
• Shield LiPo-batterij om het bord van stroom te voorzien en de batterij tegelijkertijd op te laden
• Vermogen Max. 5V via de USB-poort of Pin 5V op het bord
• Een resetknop die de SoC en de 3.3V- en GND-pinnen reset
• Afmetingen: 34,2 x 25,6 mm
• Gewicht: 10 gram

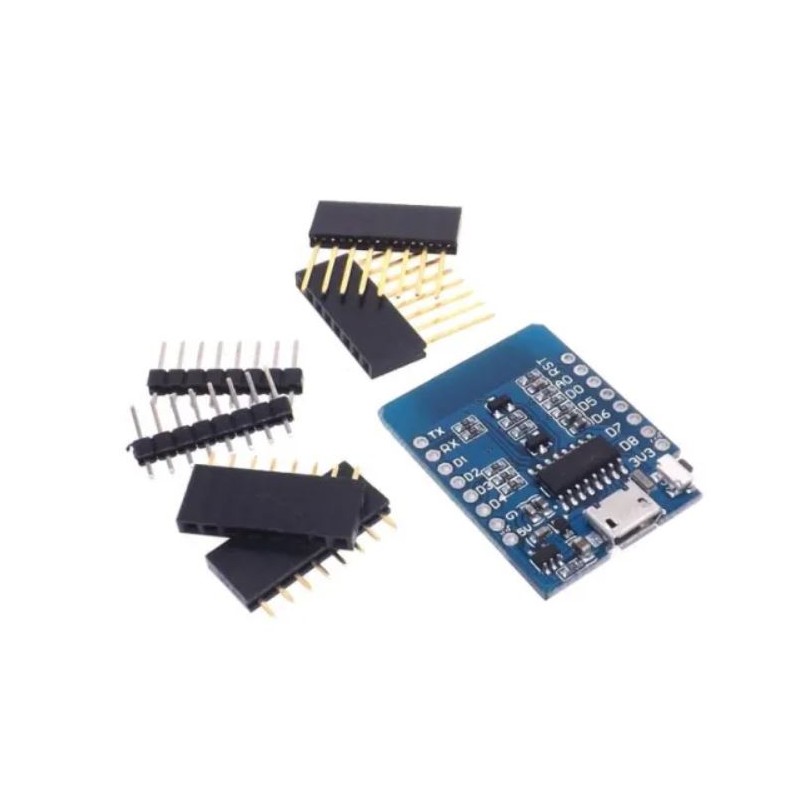

Pakket inbegrepen:

1 x D1 mini

2 x lange vrouwelijke pin

2 x korte vrouwelijke pin

2 x Normale pin

Aan de slag:

Installatie stuurprogramma

• Voordat u miniD1-kaarten gebruikt, moet u de CH340g-driver instellen.



Python

• Op Windows moet je Python 2.7.10 installeren.
• Op Linux en MAC OSX hoeft u het niet te installeren, het wordt vooraf geïnstalleerd met OS.

Hardware-pakket installeren

Er zijn twee manieren om het hardware pakket te installeren, Boards Manager of GIT

Installeren met Boards Manager

Beginnend met 1.6.4, staat UNO de installatie toe van platformpakketten van derden met behulp van

Boards Manager. We hebben pakketten beschikbaar voor Windows, Mac OS en Linux (32 en 64 bit).

<1>. Installeer voor UNO 1.6.7 vanaf de voor UNO-website.

<2>. Start voor UNO en open het venster Voorkeuren.

<3> in het veld Extra Boards Manager-URL's. U kunt meerdere URL's toevoegen, gescheiden door komma's.

<4>. Open Tools → Board: xxx → Boards Manager en installeer esp8266 door ESP8266

Community (en vergeet niet om na installatie uw ESP8266-bord te selecteren in het menu Extra> Bord).

Installeren met GIT (aanbevolen):

We raden aan om GIT te gebruiken om het hardwarepakket te installeren,

je kunt er altijd de laatste versie van krijgen.
